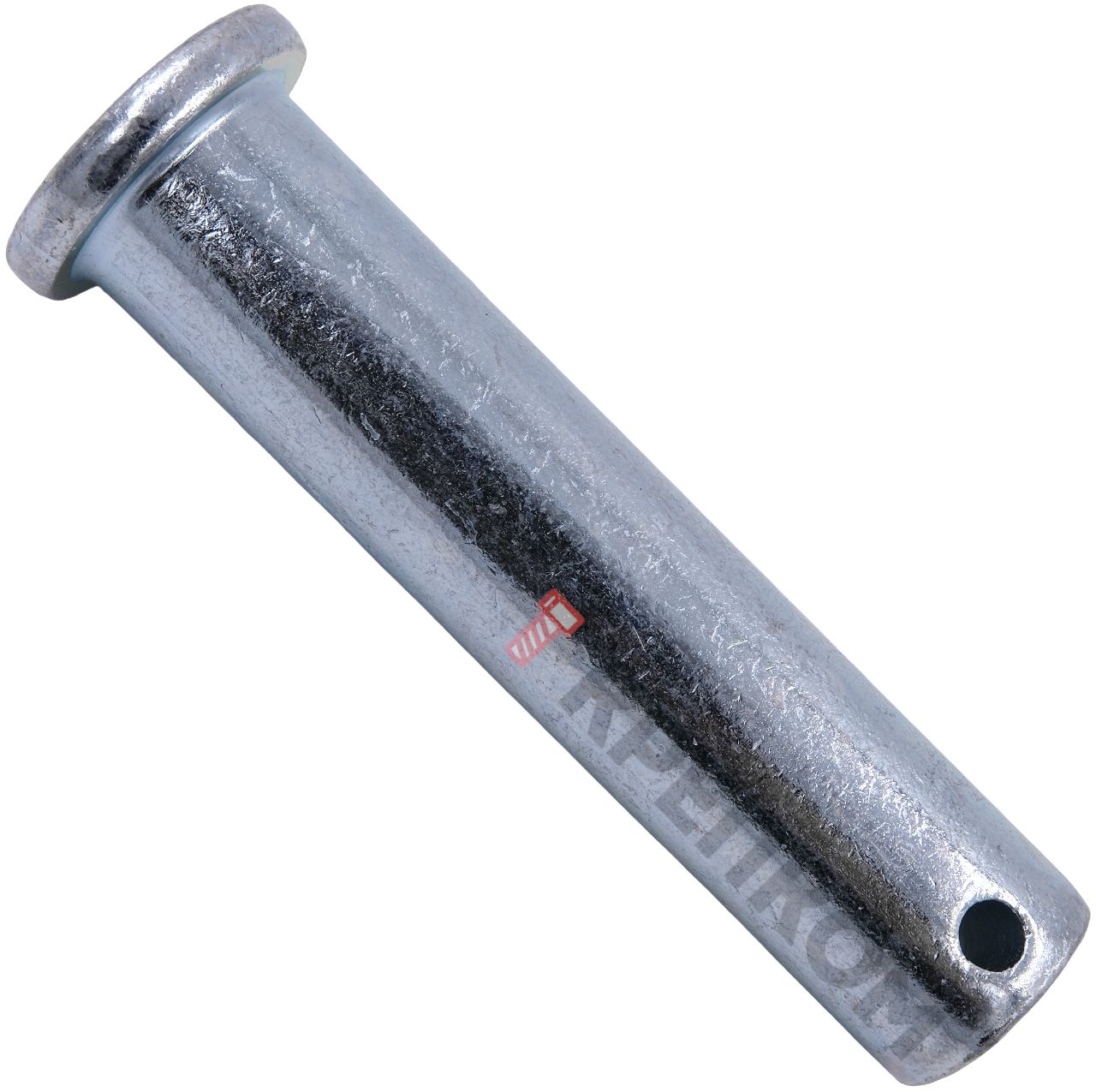

Штифт цилиндрический с головкой и отверстием 18х85 DIN 1444 form B, нержавеющая сталь А2

Другие размеры

Код товара: WN00166436

- +

Цена обновляется

Ваш консультант Анастасия

8 (921) 091-15-13

О товаре
Отзывы (0)

Крепежный элемент М18х85 DIN 1444 представляет собой цилиндрический штифт с головкой и отверстием под шплинт (форма B). Используется в шарнирных соединениях, при сборке машин, агрегатов или станков. Штифт выполняет роль стопора и препятствует смещению деталей за счёт плоской головки и шплинта, который вставляется в отверстие. Изготовлен из нержавеющей стали А2.

Размеры

Штифт цилиндрический с головкой и отверстием DIN 1444 form B - схема

Номинальный размер d	18 мм
Диаметр головки d₂	28 мм
Диаметр отверстия под шплинт d₃	5 мм
Высота головки k	5 мм
Расстояние до центра отверстия w	7 мм
Высота фаски z_{1 max}	3 мм
Высота фаски z₂	1,6 мм
Диаметр шплинта d_s	5 мм
Длина I₂	78,0 мм

Характеристики

DIN

1444
ГОСТ

9650-80
ISO

2341
Единицы измерения

шт
Артикул

1444 18 85 А2
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

Clevis pins with head, B = with pin hole, tolerance h11 for pin Ø
